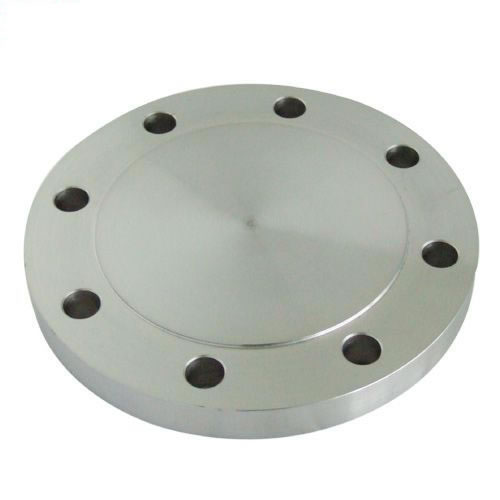

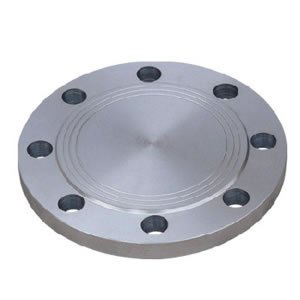

Bride pleine

Une bride pleine est une bride plate ne disposant d'aucune ouverture permettant la circulation des fluides. Elle peut ainsi être utilisée pour bloquer la circulation du liquide dans le pipeline ou pour créer une zone d'arrêt. La bride pleine est couramment utilisée pour l'entretien des pipelines ou pour les opérations de maintenance.
Types
Bride pleine ASME B16.5 and ASME B16.47DIN 2634, DIN 2635, DIN 2630 and DIN 2636
Dimensions
3/8"~100"
DN10~DN2500
Pression
Séries de standard américains: CLASS 150, CLASS 300, CLASS 400, CLASS 600, CLASS 900, CLASS 1500, CLASS 2500
Séries de standard européen: PN 2.5, PN 6, PN 10, PN 16, PN 25, PN 40, PN 63, PN 100, PN 160, PN 250, PN 320, PN 400
Types de face de la bride
Série américaine: Face plate (FF), Face proéminente (RF), Face à rainures(G), Face m^ale et femelle (MFM), Joint en anneau (RJ)
Standard
GB/T9112-2000
GB/T9116 1-2000 GB/T9116 2-2000 GB/T9116 3-2000 GB/T9116 4-2000
GB/T9124-2000
SH/T3406-1996
GD2000 GD87-1101
HG/T20592-2009 HG/T20614-2009
HG/T20615-2009 HG/T20623-2009 HG/T20635-2009
ASME B16.5-2009
EN1092-1-2007 EN1759-1-2004
BS 1560-3 1-1989 BS 4504-3 1-1989
AFNOR NF E29-200-1-2007
ISO 7005-1-1992
AS2219-2000
JIS B2220-2004
Matériau
Acier carboné: A105
Acier allié: A182F 1-F 2-F 5-F 9-F 10-F 91-F 92-F 122-F 911-F 11-F 12-F 21-F 22
Acier inoxydable: A182 304-304H-304L-304N-304LN 316-316H-316L-316N-316LN 321-321H-347-347H
