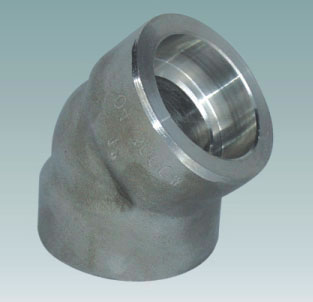

Un coude à souder à emboitures est un type de raccord à souder non fileté mais qui dispose de larges embouts de raccordement aux deux extrémités du tuyau. Forte d'une expérience de plus de vingt ans dans ce domaine de production, la société Yanshan est aujourd'hui en mesure de proposer du coude à souder à emboitures de qualité optimale à tous ses clients. Fiables, flexibles et simples d'utilisation, nos raccords à souder ont su s'imposer dans les chimique, navale, électrique et pétrolière.
Taille
1/8"-4"
DN6-DN100
Pression
3000#, 6000#, 9000#
Standard
GB/T14383-2008
SH/T3410-1996(DN=10-80mm SCH80, SCH160)
HG/T21634-1998
ASME B16.11-2005
BS3799-1974
JIS B2316-2007
Processus
Formage, usinage

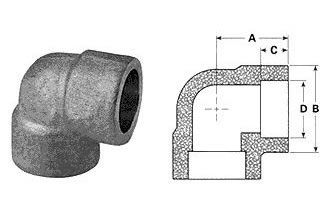

Spécifications techniques du coude à souder à emboitures
Diamètre nominal | Profondeur de l'embout de raccordement | Dimensions de l'embout de raccordement | Epaisseur de la paroi | Centre | ||||||||
A | ||||||||||||
Cmin | Coude, T, croix 90° | Copu 45° | ||||||||||
DN | NPS | Jmin | d1 | 3000LB Sch80 | 6000LB Sch160 | 9000LB XXS | 3000LB Sch80 | 6000LB Sch160 | 9000LB XXS | 3000LB Sch80 | 6000LB Sch160 | 9000LB XXS |
6 | 1/8 | 10 | 10.7 | 3.2 | 3.5 | - | 11 | 11 | - | 8 | 8 | - |
8 | 1/4 | 10 | 14.1 | 3.3 | 4.0 | - | 11 | 15 | - | 8 | 8 | - |
10 | 3/8 | 10 | 17.5 | 3.5 | 4.4 | - | 13 | 15 | - | 8 | 12 | - |
15 | 1/2 | 10 | 21.8 | 4.1 | 5.2 | 8.2 | 16 | 19 | 25 | 11 | 13 | 16 |
20 | 3/4 | 13 | 27.4 | 4.3 | 6.1 | 8.6 | 19 | 22 | 28 | 13 | 14 | 18 |
25 | 1 | 13 | 34.2 | 5.0 | 7.0 | 10.0 | 22 | 27 | 32 | 14 | 18 | 22 |
32 | 1.1/4 | 13 | 42.9 | 5.3 | 7.0 | 10.6 | 27 | 32 | 35 | 18 | 21 | 22 |
40 | 1.1/2 | 13 | 48.3 | 5.6 | 7.8 | 11.2 | 32 | 38 | 38 | 21 | 25 | 25 |
50 | 2 | 13 | 61.1 | 6.1 | 9.5 | 12.2 | 38 | 41 | 41 | 25 | 29 | 29 |
65 | 2.1/2 | 16 | 76.9 (73.8) | 7.7 | 12.5 | - | 41 | 57 | - | 29 | 32 | - |
80 | 3 | 16 | 89.8 | 8.3 | 13.8 | - | 57 | 64 | - | 32 | 35 | - |
100 | 4 | 19 | 115.5 | 9.4 | - | - | 66 | - | - | 42 | - | - |
Note 1. L'épaisseur moyenne de la paroi périphérique ne doit pas être inférieure aux valeurs listées. La valeur minimale est limitée aux zones localisées. 2. Les valeurs supérieures et inférieures du coude à soudure bout à bout représentent respectivement pour chaque spécifications les dimensions maximales et minimales. |
Yanshan est un producteur et fournisseur chinois de coude à souder à emboitures. Nous proposons entre autres produits, le raccord à souder, le raccord en croix, le raccord réduit, le tube acier, le tube d'acier soudé par résistance électrique ou encore la bride à collerette à souder en bout. L'ensemble de notre processus de production peut être finalisé en Chine sur un seul et même site, ce qui nous permet de réduire de manière conséquente nos co^uts de production et par conséquent bénéficier nos clients des tarifs les plus avantageux du marché. Vous trouverez sur les pages produits des informations détaillées pour vous aider dans votre choix.
